Bobina Solenóide

A Bobina Solenoide é um dispositivo que transforma energia elétrica em mecânica, através de fios de cobre. A Bobina para Válvula cria um campo magnético a partir de uma corrente elétrica e utiliza esse campo para criar movimentos lineares.

As Bobinas Solenoides Comercializadas pela Jefferson podem ser utilizadas em vários modelos de válvulas Solenoides, permitindo ao nossos clientes maior flexibilidade e segurança. A Bobina Solenoide é a peça principal de uma válvula, ela tem a função de abrir e fechar uma válvula solenoide. Uma Bobina Elétrica é composta de fios de cobre enrolados em um tubo, que ao ser energizada ela converte energia elétrica em mecânica, criando movimentos lineares no centro livre da Bobina Solenoide.

Como Comprar Bobina Solenoide

Para comprar uma Bobina Solenoide, é preciso saber o modelo da válvula Solenoide e qual o fabricante, ter a medida do diâmetro do furo, a altura e comprimento. As opções mais utilizadas são com diâmetros de 16mm, 22mm, 30mm, ou 36mm. Também existe a possibilidade de escolher o material da Bobina Solenoide, que pode ser encapsulada com Nylon e Fibra de Vidro na classe de Isolação F; ou encapsulada com polibutileno tereftalato com vibra de vidro (PBT) com classe de Isolação F; ou encapsulada com Poliarilamida, com classe de Isolação H; ou encapsulada com epoxy com classe de isolação H ou Nylon com classe F. Além das Bobinas tradicionais, trabalhamos com as bobinas solenoide à prova de explosão, para áreas restritas conforme norma NEMA 4x,  IEC 79 18m , ATEX e UL.

Formatos

  • A Bobina Solenoide possui vários formatos padronizados de conexão.

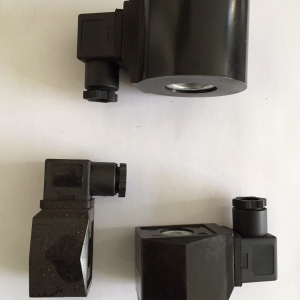

  • A Jefferson comercializa Bobina Solenoide com conexão Plug-in Norma DIN43650 , Norma DIN 43650,  com prensa cabo PG9, PG11 e conexão com rosca ½” NPT.
  • Existe uma linha muito ampla de bobina para válvulas solenoide e nós conseguimos atender imediatamente a todas elas à pronta entrega, agregando agilidade ao melhor preço praticado no mercado nacional.

Tensões Disponiveis Bobina Solenoide

Volts

12

24

48

110

120

220

240

380

440

CC

OK

OK

OK

OK

NÃO

OK

NÃO

NÃO

NÃO

50 Hz

OK

OK

OK

OK

NÃO

OK

OK

OK

NÃO

60 Hz

OK

OK

OK

OK

OK

OK

OK

OK

OK

Classe de Temperatura da Bobina Solenoide

CLASSE F para Haste 155°C      CLASSE H para Haste 180°C

 Origem da Bobina Solenoide

Na física, o termo se refere a uma bobina Solenoide cujo comprimento é substancialmente maior do que o seu diâmetro, muitas vezes enrolado em torno de um núcleo metálico, o que produz um campo magnético uniforme em um volume de espaço (onde algum experimento pode ser realizado) quando uma corrente elétrica é passou por isso. Bobina solenóide é um tipo de eletroímã quando o objetivo é gerar um campo magnético controlado. Se o propósito da bobina solenóide for essa, em vez disso, impedir as mudanças na corrente elétrica, uma bobina solenóide pode ser mais especificamente classificado como um indutor em vez de um eletroímã. Nem todos os eletroímãs e indutores podem ser considerados bobinas solenóides; Por exemplo, o primeiro eletroímã, inventado em 1824, tinha uma forma de ferradura em vez de uma forma cilíndrica como a Bobina solenóide.

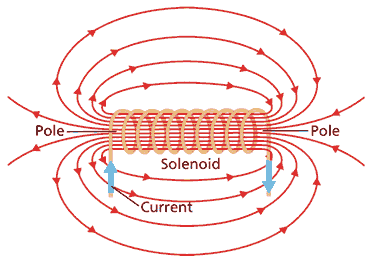

Campo magnético da bobina Solenoide

Na engenharia, o termo Bobina solenoide também pode se referir a uma variedade de dispositivos transdutores que convertem a energia em movimento linear. O termo Bobina solenoide também é freqüentemente usado para se referir como parte de uma válvula solenóide, que é um dispositivo integrado que contém uma bobina solenóide eletromecânico que atua uma válvula pneumática ou hidráulica, ou um interruptor de solenóide, que é um tipo específico de relé que usa internamente uma bobina solenóide eletromecânico para operar uma chave elétrica; por exemplo, uma solenóide do iniciador do automóvel, ou uma solenóide linear, que é uma solenóide eletromecânico. Solenóide de acionamento, um tipo de mecanismo de bloqueio eletrônico-mecânico, também existem. em resumo a bobina solenoide é a parte central de uma válvula automática.
