Posicionador Eletropneumático série L8A

Posicionador Eletro-pneumatico série L8A utilizado em atuadores pneumatico para valvulas lineares e rotatvo, é um tipo de dispositivo que recebe o sinal de corrente de 4 ~ 20mA do sinal de controle e ajusta com precisão a abertura da válvula com os atuadores pneumáticos

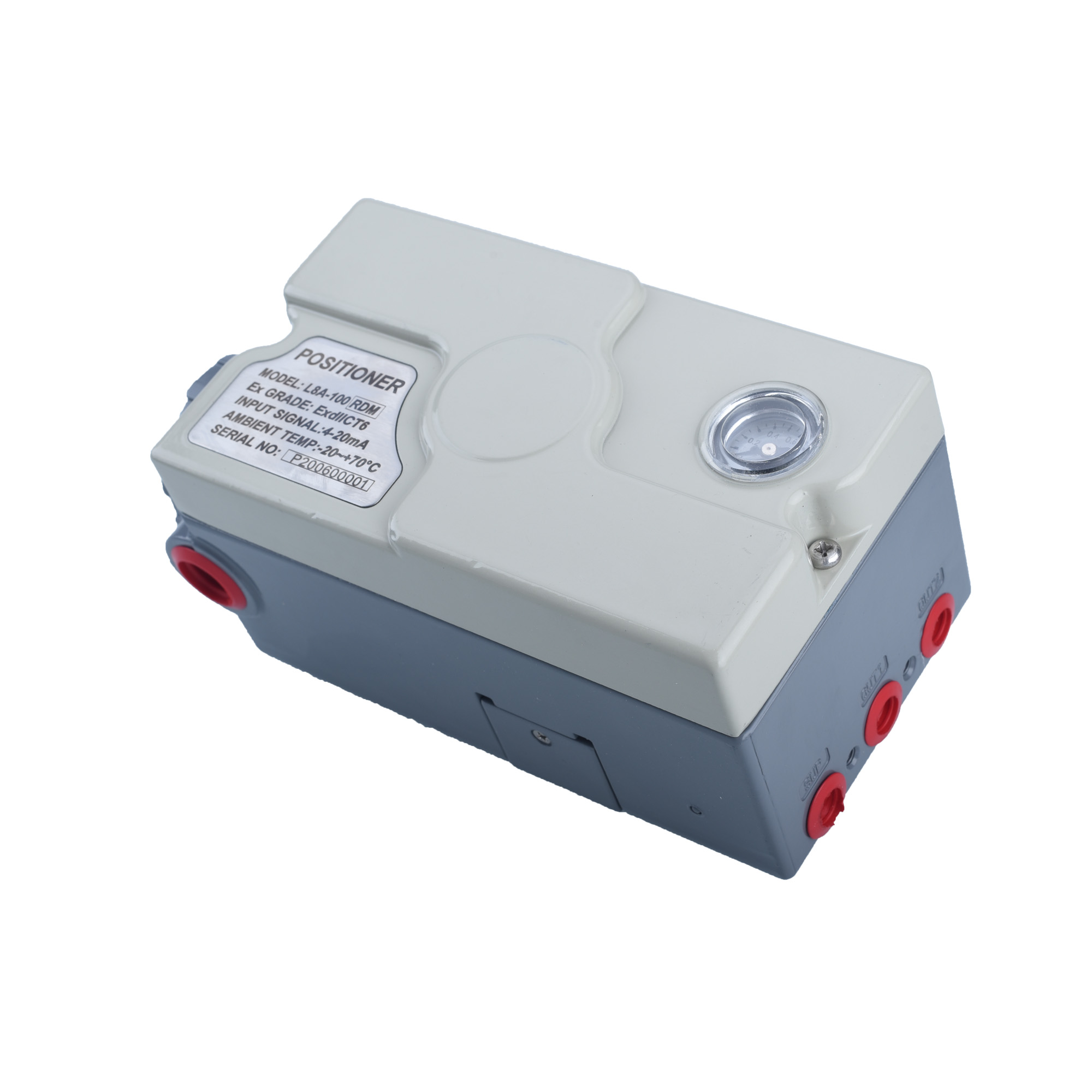

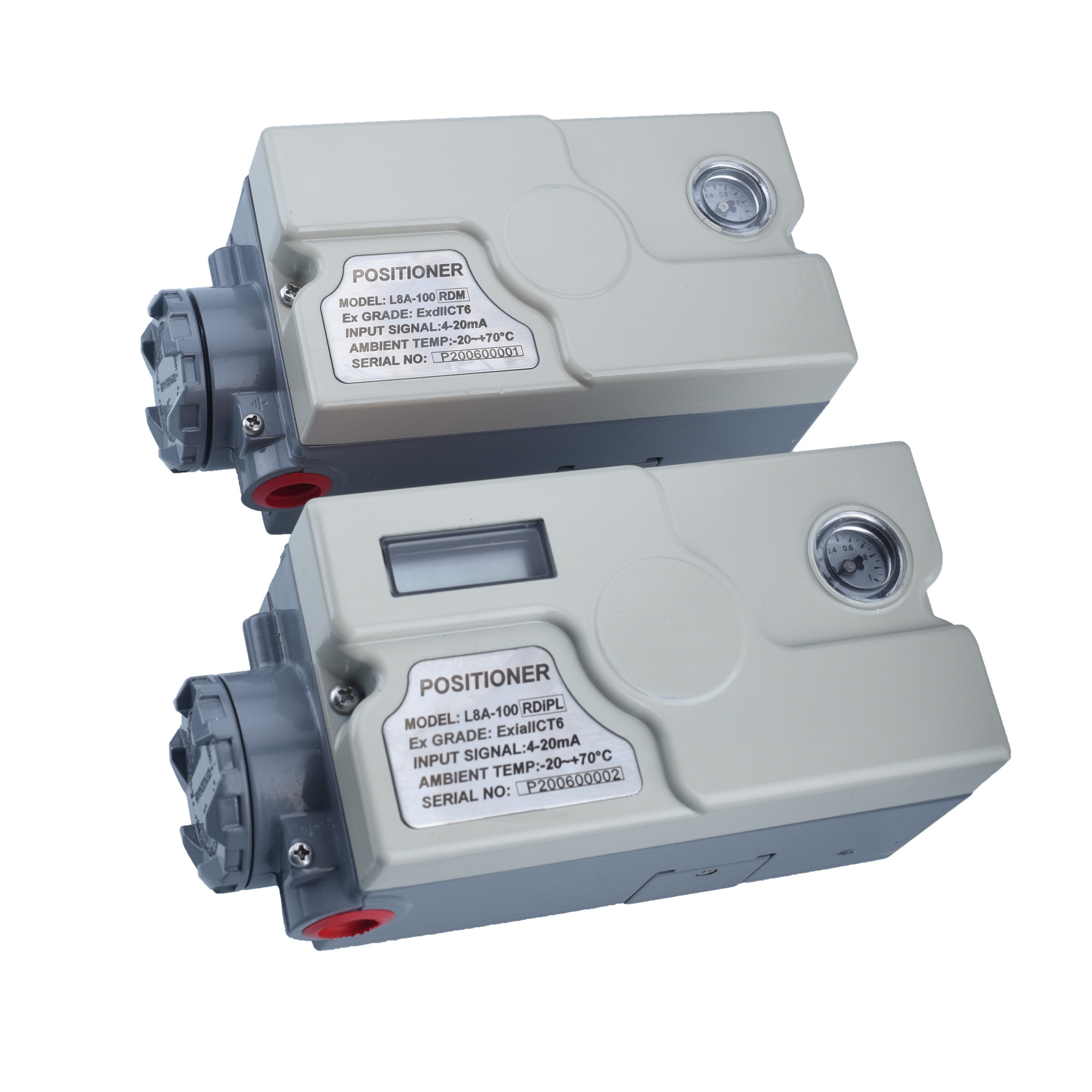

O posicionador é robusto e compacto está concebido em duas versão , analogico com sinal 4 a 20mA e o inteligente com saida fedback e display , ambos   para a montagem em atuadores lineares e giratórios 90° Grau  com padronização conforme a norma IEC 534-6 ou VDI/VDE 3845. A variante com sensor de posição montado também pode ser aplicada para a regulação de válvulas de regulação do processo Jefferson. A predefinição do valor nominal para os posicionadores eletropneumáticos digitais Positioner LA8-100 BASIC realiza-se através de sinais padrão de corrente 4…20mA ou por AS-Interface como opção. Além disso, está disponível uma entrada binária e uma comunicação opcional analógica. A abertura da válvula é assinalada de forma qualitativa por um elemento de indicação mecânico e o estado do aparelho por LEDs coloridos. Todos os elementos de operação encontram-se no interior da caixa. A colocação em funcionamento realiza-se de forma automática e diretamente no aparelho as seguintes funções são ativadas pelo interruptor DIP: - Limite de fecho estanque - Inversão do sentido de funcionamento do sinal do valor nominal - Seleção da curva característica. O sistema de ajuste pneumático pode ser aplicado com o mesmo efeito para acionamentos simples e duplos. Distingue-se por um comportamento de segurança definido em caso de falha da energia auxiliar elétrica ou pneumática e possui uma intervalo de rendimento do ar útil muito elevado no caso de pressões de alimentação até 7 bar.

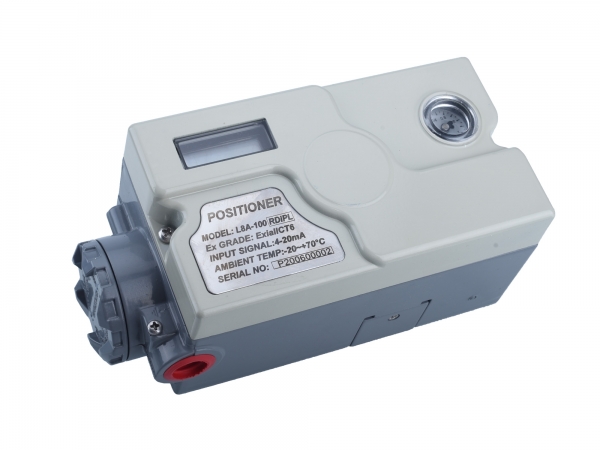

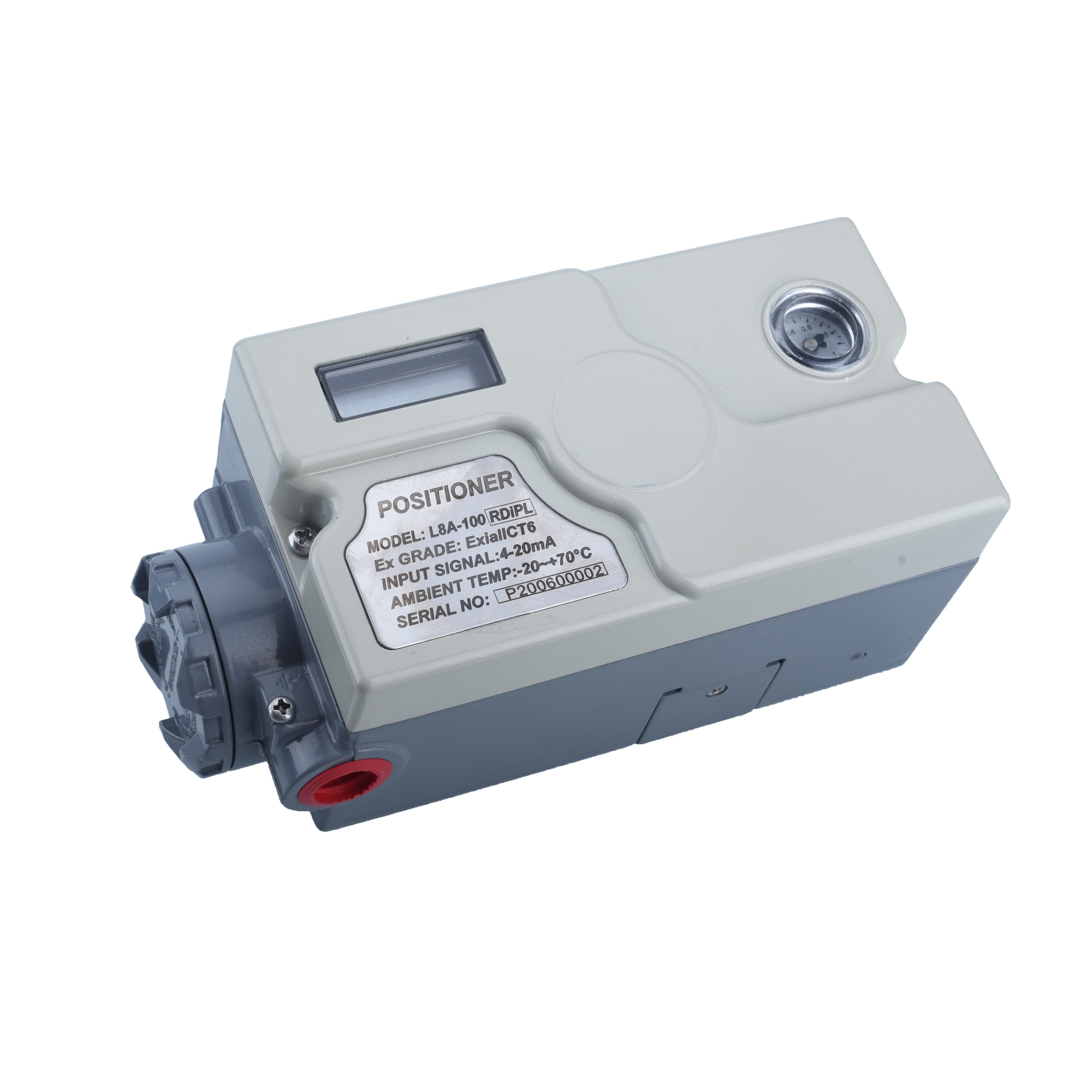

A Serie L8A-100 RDIPL é posicionador eletropneumatico com inversao de sinal e Feedback veja abaixo:

1. Primeiro conecte o circuito do sinal de feedback e ajuste o posicionador. Preste atenção que as marcas na engrenagem do potenciômetro devem estar alinhadas quando a abertura do posicionador estiver em cerca de 50%
2. Em seguida, ajuste os sinais de feedback de acordo com as etapas abaixo.

APLICAÇÕES PARA O POSICIONADOR ELETROPNEUMÁTICO

O posicionador eletropneumático série L8A-100 da JEFFERSON pode ser utilizado em uma série de funções que necessitem do controle fino de fluidos, tanto para válvulas rotativas como lineares. Aplicações de controle contínuo onde uma válvula automatizada somente com atuador on-off não atende a aplicação, com posicionador eletropneumatico transforma uma valvula con abertura proporcional de 0 a 100%,  já que o movimento on-off não é suficiente para parametrizar a vazão correta para o controle do processo.

Neste caso o posicionador eletropneumático entra para modular a válvula e possibilitar somente a proporção necessária do fluído. Aplicações alimentadas e controladas por vapor, envazadoras, dosadoras entre outras funções o processo é  melhorada com a utilização do posicionador eletropneumático. Para a utilização do equipamento faz-se necessário um gerador ou PLC que envie o sinal de entrada de 4 a 20 mA, fazendo assim o acionamento proporcional.

Em outros tópicos falaremos sobre posicionador eletropneumático para redes industriais ou protocolo Hart, que oferecem uma série de recursos e diagnósticos de processo, implementando assim a ideologia do trabalho preventivo visando evitar paradas emergenciais.

Se você necessita de posicionador eletropneumático, entre em contato, temos a alternativa correta para sua aplicação.

Parâmetros Técnicos
