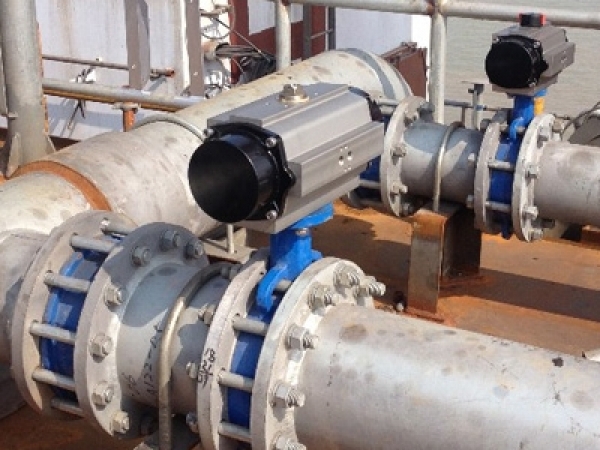

Princípio de funcionamento das válvulas borboleta pneumáticas

05/10/2021

Por ROBSON EGITO

A válvula borboleta pneumática é composta por atuador pneumático e válvula borboleta. O princípio básico de funcionamento da válvula pneumática é que o ar comprimido entra no atuador pneumático para acionar o pistão e, em seguida, o eixo de torção giratório ou de elevação aciona a haste. A Válvula Borboleta Pneumática é um disco circular girando com a haste como função de abertura e fechamento, a fim de realizar a ação de abertura da válvula pneumática, principalmente para o uso de Válvula de corte, podendo também ser projetada para ter a função de regulagem ou válvula de seção e regulação Atualmente, o uso de válvula borboleta em tubulações de baixa pressão de grande e médio diâmetro é cada vez mais frequente.

As principais vantagens da válvula borboleta com atuador pneumático, estrutura simples, tamanho pequeno, peso leve, baixo custo, válvula borboleta pneumática, este recurso é particularmente significativo, instalado no túnel de alta altitude, através de controle de válvula solenóide de duas e cinco vias fácil de operar , mas também pode ajustar o meio de fluxo.

A Válvula Borboleta Pneumática é dividida em Válvula Borboleta Pneumática de Retorno por Mola (Ação Simples) e Válvula Borboleta Pneumática Dupla Ação.

O atuador pneumático de retorno por mola (ação simples) é a estrutura do pistão acionada por mola, existem dois princípios: normalmente aberto (NO) e normalmente fechado (NC), o que significa que: quando o ar entra, a válvula se fecha (NO); quando o ar entra, a válvula abre (NC).

As válvulas pneumáticas de dupla ação precisam ser equipadas com uma válvula solenóide de 5 vias e 2 posições para controlar o ar que entra em uma entrada diferente e, em seguida, controlar a abertura e o fechamento da válvula. Ao acionar o mesmo corpo de válvula, a velocidade de abertura e fechamento de dupla ação é mais rápida do que a de simples ação.

Características das válvulas borboleta acionadas a ar:

1. Pequeno e leve, fácil de desmontar e reparar, e pode ser instalado em qualquer local
2. O modelo de utilidade tem as vantagens de estrutura simples e compacta, torque operacional pequeno e abertura rápida de 90 voltas
3. Grande faixa de tamanho para seleção

Parâmetros técnicos de válvulas borboleta acionadas a ar:

• Tipo de conexão: Wafer, Lug, Tri Clamp, Double Flange
• Material: ferro fundido, aço inoxidável e plástico
• Tipo de Atuador: Retorno por Mola / Ação Dupla
• Pressão operacional: 10/16 bar
• Temperatura media -10 a 180°C
• Faixa de Tamanho 2" até 32"
• Fornecimento de pressão de ar 4 a 6 bar
