Projeto de UH para Lubrificação de Mancais da BP Biocombustíveis Unidades Ituiutaba e Itumbiara

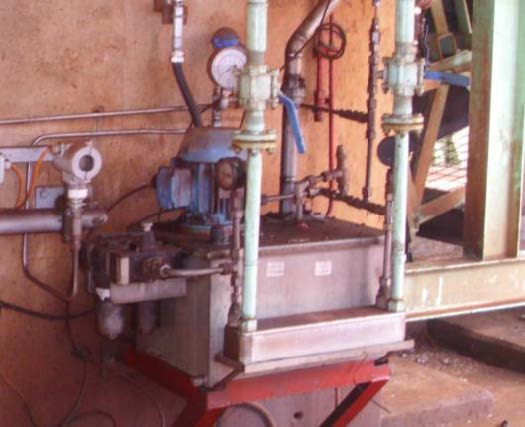

Unidade de Lubrificação de Mancais do Desfibrador

Principais Problemas:

- Aquecimento do óleo;

- Alta saturação de filtros devido à entrada de particulados e água no reservatório;

- Único conjunto Moto-bomba impossibilitando a manutenção sem parada do sistema.

Novo Projeto e suas Principais Melhorias:

- Bocal de Enchimento com Filtro de Ar;

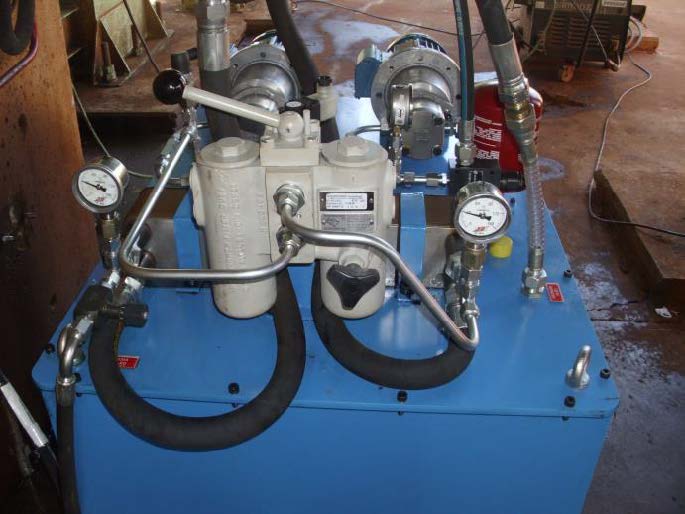

- Filtro duplo de maior capacidade de retenção e sensor de contaminação;

- 2 Conjuntos Moto-bombas (stand-by + No-break) tornando possível a manutenção

com o sistema operando normalmente evitando interrupções;

- Reservatório de 200 litros totalmente selado;

- Nova Instrumentação (temperatura, pressão, vazão individuais em cada Mancal).

Detalhamento do Projeto:

- Transdutor de Vazão Individual para cada mancal

Detalhamento do Projeto:

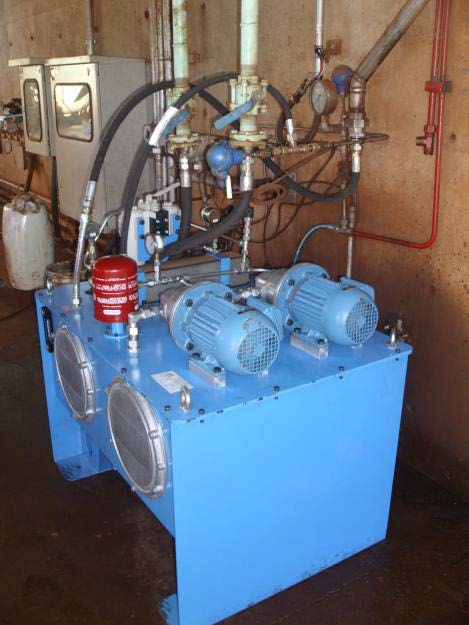

- Dois conjuntos Moto/Bombas com suas respectivas Retenções possibilitando a retirada de qualquer uma delas para manutenção sem interrupção no funcionamento do sistema.

Detalhamento do Projeto:

- Válvula reguladora Pressão das Bombas;

- Bocal de Enchimento com Filtro de Ar.

Detalhamento do Projeto:

- Monitoramento da temperatura do Óleo tanto Visual como Eletrônico.

Detalhamento do Projeto:

- Válvula Reguladora de Vazão.

Características do Projeto:

- Q = De 2 a 10 lpm

- P = Até 20 BAR

- Óleo = Mineral ISO VG 68

O Projeto pode ser alterado de acordo com as necessidades e características do cliente.
