Válvula Borboleta

Você está aqui:
Válvula Borboleta Válvula Borboleta

A Válvula Borboleta, comercializada pela JEFFERSON pode ser usada para bloqueio de fluxo, ou para controlar e regular o Fluxo de uma rede, com a Válvula Borboleta é possível regular a vazão de rede de agua, vapor, óleo e gás. A Válvula Borboleta a cada ano que se passa ela se moderniza e supera suas aplicações no mercado industrial, hoje podemos disser que a válvula Borboleta está sendo aplicada em diversos tipos de processo, por ser uma válvula compacta e leve, a válvula borboleta dependendo do modelo é 30% a 50% mais leve que as valvulas tradicionais, tornando-se muito competitiva, pois seu custo de transporte, produção  e instalação possui um custo menor que as Valvulas Gaveta , Globo e Esfera, outro diferencial da válvula borboleta é a manutenção, por ser uma válvula que trabalha entre flanges, sua remoção e instalação no processo torna o trabalho do mecânico mais rápido e simples, e as valvulas borboletas não precisa ser retificadas, a manutenção delas são simples devido a substituição das sedes que podem ser em borrachas, Viton, EPDM, Buna-N, Teflon ou metal-Metal.

Benefício da Válvula Borboleta

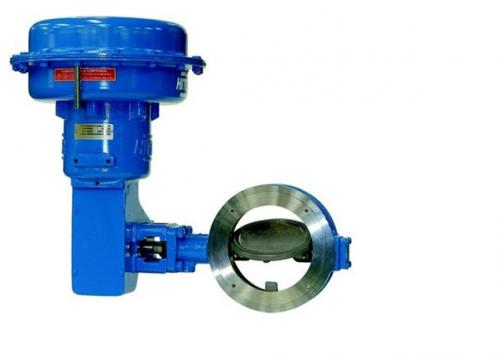

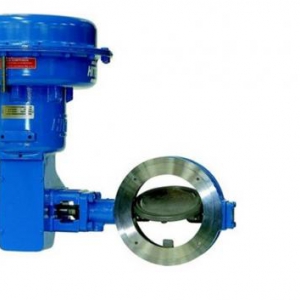

Dentro do parque industrial de uma empresa, a Válvula Borboleta é empregada especialmente em líquidos de baixa pressão, devido a ergonomia do disco, ela tem baixa perda de pressão, e é considerada no mercado uma válvula de passagem plena, devido suas características física, que consiste em um anel de vedação no diâmetro da tubulação, com um disco que gira dentro desse anel, que ao girar o disco abre ou obstrui a passagem do fluido. A válvula borboleta pode receber atuadores pneumático ou elétricos, tornando a Válvula Borboleta uma válvula de controle de processos industriais, e um dos diferenciais é que por ser uma válvula leve, pode trabalhar com atuadores que possui torque menores e respectivamente o custo dos atuadores são menores, que os atuadores usados em valvulas tradicionais, tais como esfera e globo.

Válvula Borboleta com acionamento automático é possível controlar vários tipos de variáveis dentro de uma indústria que pode ser temperatura, pressão e vazão. Atualmente existe vários modelos que são : Válvula Borboleta Wafer monobloco; Válvula Borboleta Wafer Bipartida; Válvula Borboleta Bi excêntrica; Válvula Borboleta tri excêntrica.  As classes de pressão de trabalho são: 150LBS ; 300LBS; 600LBS; e 900LBS

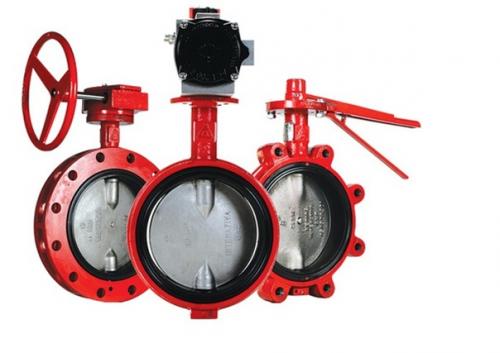

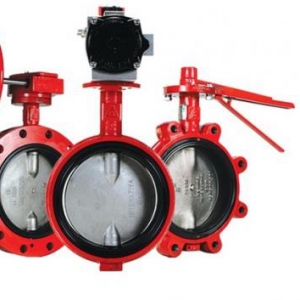

Válvula Borboleta Tipo Wafer para montagem entre Flange Padrão DIN e ANSI

  • Classe 150Lbs Fabricação DN 2” a 24”

Válvula Borboleta tipo Wafer semi-lug, p/ montagem entre flange P. Din ou ANSI

  • Classe 150Lbs;
  • Corpo em F°Fº Nodular ASTM A-536 GR. 65-45-12 ou Aço Carbono ASTM A-216 GR. WCB;
  • Disco reforçado em F°Fº Nodular, Aço Carbono ou Aço Inox (304, 316, 410);
  • Eixos em Aço Inox AISI 410;
  • Construção de acordo com norma API-609.

 Assista nosso video que demonstra uma valvula borboleta de uso geral com atuador pneumatico , e baixe nosso e-book com informações detalhadas sobre Valvula borboleta:

e-book válvula borboleta





Especificações

Acionamento Alavanca, Caixa redutora c/ volante, atuadores Pneumático e Elétrico, Flutuador tipo Boia, etc.Alavanca, Caixa redutora c/ volante, atuadores Pneumático e Elétrico, Flutuador tipo Boia, etc.
Sede de vedação EPDM, BUNA-N, VITON, HYPALON, SILICONE, SBR, NBR, NEOPRENE, TEFLON.
Pressão de trabalho 150 LBS/pol²
