Válvula filtro manga mais utilizada no mercado.
Valvula filtro de manga é usado para eliminar poeira de granulometria e concentração que não permitem a limpeza por agitação.
O pó é jogado em um recipiente em um carrinho e eliminado com uma válvula filtro de manga em estrela. O sistema de limpeza de mangas é automático e utiliza jatos de ar comprimido em contracorrente com uma unidade de controle eletrônico para variar a frequência dos jatos de limpeza, dependendo do grau efetivo de bloqueio das mangas, permitindo economia de ar e aumentando a vida útil das mangas .
Os modelos Valvula Filtro de manga VS7330LA a VS7320 estão equipados com bobina solenoide para acionamento eletrico, ou piloto pneumatico para acionamento a distancia via ar comprimido, tremonhas de descarga com dois contêineres ou duas válvulas em estrela.
Todos os equipamentos de filtros de mangas, estão equipados com sistemas de limpeza eletromecânicos automáticos ou de contracorrente por jato-pulso, feito por uma valvula solenoide de pulso, conhecido no mercado brasileiro como valvula filtro de manga.
Cada coletor de pó de mangas pode ser instalado valvula filtro de manga, se ainda não estiver disponível na versão padrão: mangas em tecido específico e com pesos diferentes, dependendo do poluente tratado, manômetro diferencial para entupimento dos filtros, alarme, portas de inspeção, transportador de scew, kit de descarga em sacos, sistemas de transferência pneumática, válvulas rotativas, medidores de nível, sistemas anti-incêndio e painéis anti-explosão certificados pela ATEX (quando necessário), sondas de temperatura, escadas e parapeitos, etc ...
Recursos encontrados sistema de filtro Manga

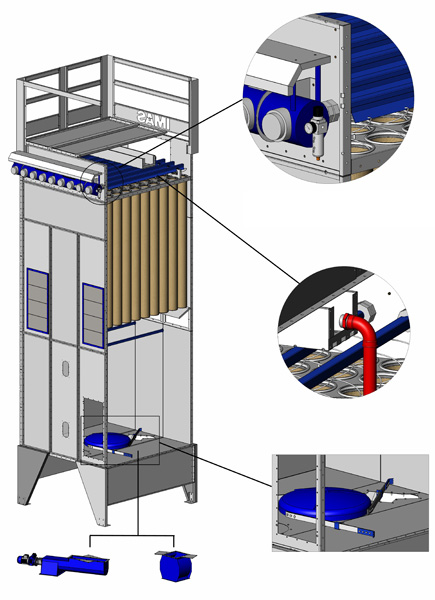

Equipamento Filtro manga
Equipamento Filtro Manga que utiliza as valvulas filtro manga
A válvula de jato de pulso, conhecida como valvula filtro manga, é usada em sistemas de filtragem de coletores de pó, turbinas a gás e equipamentos de dessulfuração. Eles são comumente usados para limpar filtros, como filtros de cartucho, filtros de envelope, filtros de cerâmica e filtros de fibra de metal sinterizado. Aqui, discutimos como essas válvulas funcionam em uma aplicação típica para sistemas coletores de pó.
Os coletores de poeira são sistemas usados para remover poluentes sólidos granulares ou recuperar sólidos ou pó valiosos dos gases de escape antes de ventilar para a atmosfera. Um coletor de pó geralmente consiste em um ventilador, filtro de pó, um sistema de limpeza de filtros e um sistema de remoção de pó. Um dos coletores de pó mais eficientes e com melhor custo-benefício disponível é um coletor de tecidos comumente conhecido como baghouse.
Em uma casa de sacos, o gás carregado de partículas é passado através de sacos de tecido que depositam poeira na superfície externa do saco (Figura 1). Para manter a resistência à pressão da bolsa dentro de uma faixa predefinida e, assim, garantir a eficiência de coleta de poeira da bolsa, as bolsas são limpas constantemente. O método de limpeza de filtro mais comumente chamado de jato de pulso ou jato de pressão, realizada por valvula filtro manga
Nesse método, a poeira é removida por uma rajada de ar de alta pressão que entra na parte superior do filtro tubular de mangas (1), veja as figuras 1 e 2. Uma válvula de jato de pulso (valvula de filtro manga(2) alimenta o ar pulsante através de um tubo de sopro (3 ) que, consequentemente, alimenta os bicos localizados acima de cada saco (1). Isso criará uma onda de choque que passa através da bolsa e faz com que ela se expanda, destruindo o bolo de poeira acumulado ao redor da bolsa. Embora esse pulso de ar comprimido pare temporariamente o fluxo de ar através do saco do tubo de filtro, devido à sua liberação rápida, o fluxo de gás carregado de partículas para o compartimento do saco não é interferido. Portanto, as bolsas de limpeza por jato de pulso podem operar continuamente.
A onda de choque percorre a bolsa de filtro tubular para baixo e para cima em cerca de meio segundo. Portanto, o ar pulsante deve ser forte o suficiente para percorrer o comprimento total da bolsa e fraturar o bolo de poeira. A rápida abertura e fechamento necessários da válvula coletor de pó (2) são alcançados usando uma válvula solenoide Pulse Jet (2). O uso de uma válvula solenoide de jato de pulso permite o controle da queda de pressão no filtro, bem como a sequência de pulsos.
As válvulas de jato de pulso são válvulas solenóides de operação indireta, especialmente projetadas para sistemas coletores de pó. Quando o solenóide é energizado, o ar retido acima de um diafragma é rapidamente exaurido, causando uma alta diferença de pressão no diafragma. Assim, o diafragma é aberto de repente. Quando o solenóide é desenergizado, o ar escapa através de um orifício para a câmara acima do diafragma que equilibra a pressão e fecha instantaneamente a válvula.
A rápida abertura e fechamento da válvula filtro manga é de grande importância para a limpeza eficaz dos filtros e o consumo econômico de ar comprimido. Isso é possível mantendo o peso das partes móveis pequeno e, portanto, com uma pequena inércia. Essas válvulas têm valores muito altos de kV. A vazão máxima é atingida quando a velocidade do ar se torna sônica (344 m / s).
Os principais parâmetros que afetam a seleção de válvulas de jato de pulso (valvula filtro Manga) são os seguintes:
Volume do tanque: a quantidade de volume de ar armazenada no tanque de abastecimento, que por sua vez depende do tamanho da válvula filtro manga.
Pressão do tanque: a pressão do ar no tanque, que também é a pressão de entrada da válvula filtro manga.
Pressão máxima permitida: Pressão máxima da linha ou do sistema para operação segura.
Comprimento do pulso elétrico: o tempo durante o qual a válvula filtro manga é energizada.
Duração total do pulso: o tempo entre o momento em que a válvula filtro manga abre e quando fecha.
Pressão de pico: a pressão máxima atingida no final do tubo de sopro que cria a onda de choque.
Tanque de queda de pressão: a diferença entre a pressão do tanque antes e depois da onda de choque. Para manter o fluxo sônico nos tubos de sopro, é necessário limitar a queda de pressão a um máximo de 50% da pressão absoluta do tanque. Em uma instalação, é a maneira mais fácil de reduzir o tempo de pulso elétrico se a queda de pressão for muito alta.
Taxa de desempenho: a taxa entre a pressão do tanque e o pico de pressão em porcentagem. A quantidade deste parâmetro depende da kV da válvula e do tempo de abertura.
Volume por pulso: O volume de ar à pressão atmosférica que passa através da válvula por pulso. Quanto maior esse parâmetro, melhores as bolsas de filtro são limpas e mais bolsas podem ser limpas por válvula.
Esses tipos de válvulas solenóides vêm com diferentes opções de material de construção, nomeadamente corpo e material de vedação. Todos os materiais de construção têm propriedades específicas que os tornam adequados para diferentes aplicações. É essencial escolher o corpo e o material de vedação adequados para seu fluido, Disponibilizamos Valvulas filtro manga a prova de explosão, vedação para temperaturas elevadas, e ambientes corrosivos.
