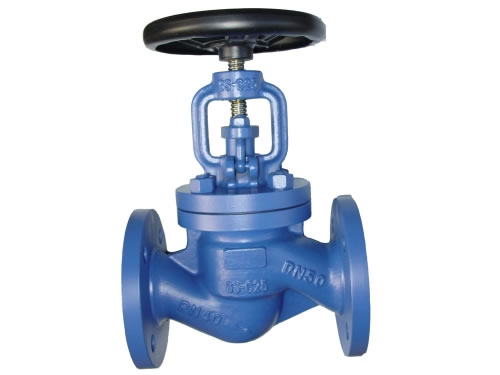

A válvula Globo é uma válvula de movimento linear usada para encerrar, iniciar ou regular o fluxo. O disco da válvula pode ser removido totalmente do caminho do fluxo ou pode se fechar totalmente o caminho do fluxo. Durante a abertura e fechamento o globo e disco se move perpendicularmente ao assento.
Com este movimento cria um espaço anular entre o disco e o anel da sede que gradualmente vai se fechando quando a válvula é fechada. Essa característica da válvula globo fornece uma boa capacidade de estrangulamento necessário para a regulagem do fluxo.
Desenho técnico 2D da Válvula Globo – ANSI -125LBS – Ferro Fundido
Caracteristica da Construção e materiais:
Peça | Denominação | Material |
01 | CORPO | FERRO FUNDIDO ASTM A126 CL B |
02 | ANEL DO CORPO | ASTM B62 |
03 | CONE | FERRO FUNDIDO ASTM 0 AI26 CL B + ASTM 68 |
04 | LUVA | SAE |
05 | HASTE | AISI 410 |
06 | JUNTA | GRAFITE FLEXIVEL REFORCADA COM INOX |
07 | PORCA CORPO/TAMPA | ASTM A 307 Gr B |
08 | PARAFUDO CORPO/TAMPA | ASTM A 307 Gr B |
09 | TAMPA | FERRO FUNDIDO ASTM AISI26 CL B |
10 | PORCA | ASTM A 307 Gr B |
11 | PRISIONEIRO - PREME | ASTM A 307 Gr B |
12 | PREME | FERRO FUNDIDO ASTM A126 CL B |
13 | BUCHA DA HASTE | ASTM B 62 |
14 | VOLANTE | FERRO NODULAR ASTM A 536 |
15 | PORCA DO VOLANTE | ASTM A 307 Gr B |
16 | ARRUELA | SAE 1020 |
17 | GAXETA | GRAFITE FLEXIVEL COM FIBRA SINTETICA |
18 | CONTRAVEDAÇÃO | ASTM B 62 |
Tabela Dimensional e Peso : Valvula Globo
DN | A | B | C | D | E | N | K | L | H | H2 | V | KG |
1/2 | 12,7 | 11,1 | 60,3 | 88,9 | 4 | 04 | 15,8 | 108 | 214 | 225 | 105 | 6 |
3/4 | 19,1 | 12,7 | 69,9 | 98,4 | 4 | 04 | 15,8 | 117,5 | 223 | 236 | 105 | 6 |
1 | 25,4 | 11,1 | 79,4 | 108,0 | 4 | 04 | 15,8 | 127 | 252 | 267 | 120 | 8,5 |
1.1/4 | 31,7 | 12,7 | 88,9 | 117, | 4 | 04 | 15,8 | 140 | - | - | 210 | 12,0 |
1.1/2 | 38,1 | 14,2 | 98,4 | 127 | 4 | 04 | 15,8 | 165,1 | 290 | 308 | 165 | 13,4 |
2 | 50,8 | 15,9 | 120,7 | 152,4 | 4 | 04 | 19,1 | 203 | 305 | 330 | 215 | 20,3 |
2.1/2 | 63,5 | 17,5 | 139,7 | 177,8 | 4 | 04 | 19,1 | 216 | 354 | 382 | 215 | 24,2 |
3 | 76,2 | 19,1 | 152,4 | 90,5 | 4 | 04 | 19,1 | 241 | 344 | 384 | 215 | 28,4 |
4 | 101,6 | 23,8 | 190,5 | 228,6 | 4 | 08 | 19,1 | 292 | 450 | 500 | 250 | 48,9 |
5 | 127,0 | 23,8 | 215,9 | 254,0 | 4 | 08 | 22,2 | 330 | 462 | 519 | 305 | 69,2 |
6 | 152,4 | 25,4 | 241,3 | 279,4 | 4 | 08 | 22,2 | 356 | 500 | 570 | 305 | 83,7 |
8 | 203,2 | 28,6 | 298,5 | 342,9 | 4 | 08 | 22,2 | 495 | 653 | 744 | 385 | 174,0 |
10 | 254,0 | 30,2 | 362,0 | 406,4 | 4 | 12 | 25,4 | 622 | 756 | 870 | 400 | 244,0 |
12 | 304,8 | 31,8 | 431,8 | 482,6 | 4 | 12 | 25,4 | 698 | 773 | 910 | 440 | 346,8 |
14 | 355,6 | 34,9 | 476,3 | 533,4 | 6 | 12 | 28,5 | 787 | 925 | 1085 | 600 | 450,7 |
16 | 406,4 | 36,5 | 539,8 | 596,9 | 6 | 16 | 28,5 | 914 | 1134 | 1316 | 600 | 490,0 |
Veja o seu funcionamento.
