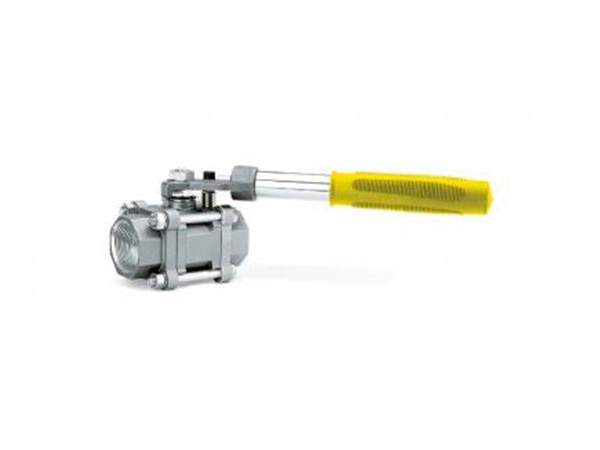

VET - Válvula de Esfera Tripartida com Dispositivo de Bloqueio Automático

Você está aqui:

Especificações Técnicas

  • Válvula indicada para locais que exijam segurança total tais como: centrais de gás, postos de combustíveis, drenagem de tanques, filtros, vasos de pressão, segurança ambiental, descarga de fundo, etc;
  • Acionamento através de dispositivo de retorno à posição inicial após o operador soltar a alavanca;
  • Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
  • Bitolas disponíveis de ¼” a 2.1/2”;
  • Haste à prova de expulsão;
  • Disponível na construção com dupla vedação, o que proporciona maior segurança quando utilizadas em linha de vapor.

Normas de Referência

Construção
BSI BS EN ISO 17292
ASME B16.34

Testes
API 598

Conexões

Rosca BSP
ISO 228

Rosca NPT
ANSI/ASME 1.20.1

Solda SW
ASME B16.11

Solda BW
ASME B16.25

Materiais

Corpo e Tampas
ASTM A 216 WCB
ASTM A 351 - CF8
ASTM A 351 - CF8M

Esfera
ASTM A 351 - CF8
ASTM A 351 - CF8M
ASTM A 217 - CA 15
ICI 416
ASTM B16 - C360

Vedações
PTFE
COMP L

Haste
ASTM A 276 - 304
ASTM A 276 - 316
SAE 1020
ASTM A 276 - 410
ASTM A 582 - 416

VÁLVULA DE ESFERA TRIPARTIDA PASSAGEM REDUZIDA (PR)

BITOLA PASS. A* C E F
POL. DN
1/2” 15 11,1 62,0 39,0 44,0 9,5
3/4” 20 14,0 71,6 41,0 48,0 12,5
1” 25 20,4 88,6 51,0 57,0 12,5
1.1/4” 32 25,4 101,0 60,0 64,0 12,5
1.1/2” 40 31,7 111,7 73,0 73,0 12,5
2” 50 38,0 121,5 77,0 82,0 16,0
2.1/2” 65 50,8 138,8 86,0 94,0 16,0
3” 80 63,0 176,5 116,0 116,0 16,0



G H I J K PESO (Kg) Coeficiente de Fluxo
Kv (m3/h)
14,0 11,0 9,3 14,0 2,0 0,540 5,0
17,6 11,0 12,3 17,6 2,0 0,520 5,0
21,8 17,0 15,8 21,8 2,0 0,650 14,6
27,1 17,0 20,9 27,1 2,0 1,130 27,8
33,8 23,0 26,4 33,8 2,0 1,600 56,5
42,6 23,0 35,0 42,6 2,0 2,550 104,0
48,7 28,0 41,0 48,7 3,0 3,300 161,0
61,0 28,0 52,5 61,0 3,0 5,200 278,0
73,8 28,0 62,7 73,8 3,0 9,380 460,0



VÁLVULA DE ESFERA TRIPARTIDA PASSAGEM PLENA (PP)



BITOLA PASS. A* C E F
POL. DN
1/4” 8 11,1 62,0 39,0 44,0 9,5
3/8” 10 11,1 62,0 39,0 44,0 9,5
1/2” 15 14,0 71,5 41,0 48,0 9,5
3/4” 20 20,4 88,6 51,0 57,0 12,5
1” 25 25,4 101,0 60,0 64,0 12,5
1.1/4” 32 31,7 111,7 73,0 73,0 12,5
1.1/2” 40 38,0 121,5 77,0 82,0 12,5
2” 50 50,8 138,8 86,0 94,0 16,0
2.1/2” 65 63,0 176,5 116,0 116,0 16,0



G H I J K PESO (Kg) Coeficiente de Fluxo
Kv (m3/h)
14,0 11,0 9,3 14,0

2,0



 0,540 5,0
17,6 11,0 12,3 17,6 2,0 0,520 5,0
21,8 17,0 15,8 21,8 2,0 0,650 14,6
27,1 17,0 20,9 27,1 2,0 1,130 27,8
33,8 23,0 26,4 33,8 2,0 1,600 56,5
42,6 23,0 35,0 42,6 2,0 2,550 104,0
48,7 28,0 41,0 48,7 3,0 3,300 161,0
61,0 28,0 52,5 61,0 3,0 5,200 278,0
73,8 28,0 62,7 73,8 3,0 9,380 460,0
