VETD - Válvula de Esfera Direcional de Fluxo Flange Classe 300

Você está aqui:

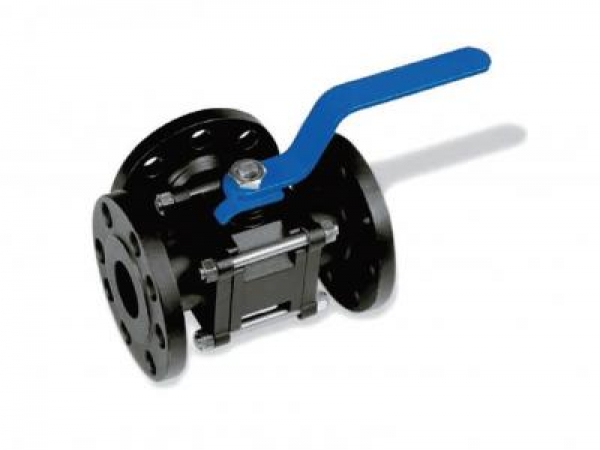

Válvula de Esfera Direcional de Fluxo Flange Classe 300 Válvula de Esfera Direcional de Fluxo Flange Classe 300

Especificações Técnicas

  • Válvula direcional de fluxo Classe 150, disposta de uma entrada lateral ou inferior e duas saídas utilizadas para desviar alternadamente o fluxo;
  •  Pode ser fornecida nas configurações em “L” (horizontal) ou em “T” (vertical);
  •  Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
  •  Haste à prova de expulsão;
  •  Disponível na construção com dupla vedação, o que proporciona maior segurança quando utilizadas em linha de vapor;
  •  Não indicada como válvula para bloqueio de fluxo;
  •  De fácil aplicação para trava de cadeado.

Normas de Referência

Construção
ASME B 16.34

Testes
API 598

Conexões

Flange
ASME B16.5 Classe 300

Acabamento dos Flanges

MSS-SP-6

Materiais

Corpo e Tampas
AASTM A 216 - WCB
ASTM A 351 - CF8
ASTM A 351 - CF8M

Esfera
ASTM A 351 - CF8
ASTM A 351 - CF8M
ASTM A 217 - CA 15
ICI 416

Vedações
PTFE
COMP L

Haste
ASTM A 276 - 304
ASTM A 276 - 316
SAE 1020
ASTM A 276 - 410
ASTM A 582 - 416

VÁLVULA DE ESFERA DIRECIONAL PASSAGEM REDUZIDA (PR)

BITOLA PASS. A B C D E F G N.º de Furos PESO (Kg)

POL. DN
1/2” 15 11,1 140,0 39,0 125,0 95,0 66,7 15,8 72,7 4 3,133
3/4” 20 14,0 152,0 41,0 125,0 115,0 82,6 19,1 77,0 4 4,270
1” 25 20,4 165,0 51,0 165,0 125,0 88,5 19,1 83,4 4 6,438
1.1/4” 32 25,4 178,0 60,0 165,0 135,0 98,4 19,1 90,0 4 7,603
1.1/2” 40 31,7 190,0 73,0 170,0 155,0 114,3 22,4 101,6 4 11,228
2” 50 38,0 216,0 77,0 256,0 165,0 127,0 19,1 115,2 8 13,510
2.1/2” 65 50,8 241,0 86,0 256,0 190,0 149,2 22,4 135,9 8 18,920
3” 80 63,0 282,0 116,0 267,0 210,0 168,3 22,4 150,0 8 28,522

VÁLVULA DE ESFERA TRIPARTIDA PASSAGEM PLENA (PP)

BITOLA PASS. A B C D E F G N.º de Furos PESO (Kg)
POL. DN
1/2” 15 14,0 140,0 41,0 125,0 95,0 66,7 15,8 71,0 4 3,090
3/4” 20 20,4 152,0 51,0 165,0 115,0 82,6 19,1 81,0 4 4,891
1” 25 25,4 165,0 60,0 165,0 125,0 88,5 19,1 81,4 4 6,537
1.1/4” 32 31,7 178,0 73,0 170,0 135,0 98,4 19,1 90,0 4 8,407
1.1/2” 40 38,0 190,0 77,0 170,0 155,0 114,3 22,4 103,6 4 11,285
2” 50 50,8 216,0 86,0 256,0 165,0 127,0 19,1 117,2 8 15,746
2.1/2” 65 63,0 241,0 116,0 267,0 190,0 149,2 22,4 141,2 8 24,266
