De instalação a diagnosticando falhas com Purgador

O trabalho para se manter um purgador em um bom funcionamento não é algo trivial. Como a energia desperdiçada por um purgador é geralmente invisível, e é tentador ignorar a manutenção. Infelizmente, negligenciar armadilhas defeituosas é terrivelmente caro.

Os fabricantes de armadilhas são uma ótima fonte de informações e dependemos deles para a aplicação adequada de seus produtos. Mas as fábricas raramente têm componentes de vapor de um único fornecedor e o aconselhamento entre fabricantes é, por vezes, inconsistente. Há momentos em que os usuários de armadilhas a vapor devem se ajudar. Este artigo foi escrito com a finalidade de facilitar o entendimento de nossos clientes com as questões de instalação, vantagens, os fatores que afetam a vida útil dos purgadores e dar caminhos para que possam diagnosticar falhas.

Instalação do Purgador

Devemos sempre lembrar de seguir as instruções de instalação descrito pelo fabricante. Na ausência de instruções mais específicas, aqui estão algumas regras básicas:

- Monte o purgador abaixo da saída do equipamento para que a condensação flua por gravidade para o purgador.

- Evite seções longas de tubos horizontais à frente do purgador (pelo menos 1% de inclinação para baixo se for mais longo que alguns pés).

- Use um filtro à frente do purgador, caso o mesmo não tiver um integrado (oriente o filtro de forma que o cesto fique na horizontal).

- Use uma válvula de retenção após o purgador. Caso o condensado fluir para cima após sua saída do purgador.

- Se uma válvula de retenção for usada com um balde ou sifão de disco, posicione-a a pelo menos 3 pés a jusante do purgador. Assim evita-se danos na válvula de retenção.

- Monte a válvula de retenção a montante de uma armadilha de caçamba, se a pressão variar rapidamente.

- Não isole o purgador (exceto para purgadores F/ T).

- Não isole, pelo menos a 3 pés da tubulação à frente de um purgador termostática.

- Permita o armazenamento adequado de condensado na tubulação antes dos purgadores termostáticos, do balde e do disco.



Vantagens dos Purgadores

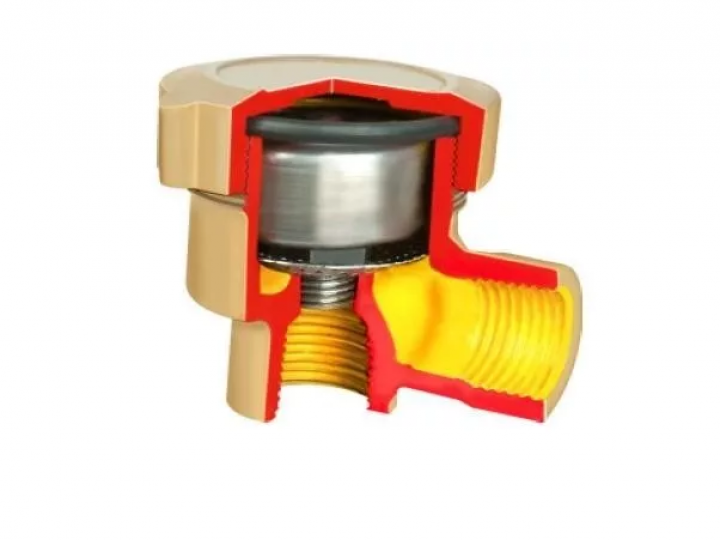

Termostático

- Excelente na inicialização a frio

- Espaço eficiente

- Tolera o congelamento



Disco

- Fácil de diagnosticar

- Maior faixa de operação

- Melhor para cargas leves

- Espaço eficiente

- Adequado para vapor superaquecido

- Tolera o congelamento

- Menor preço de compra

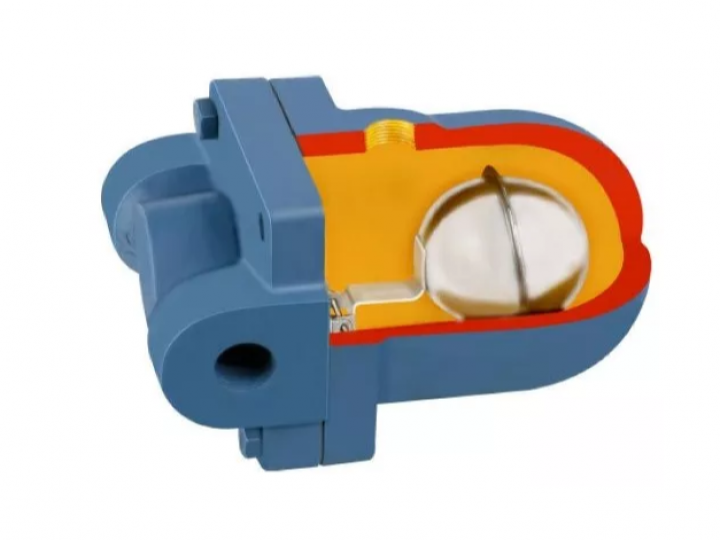

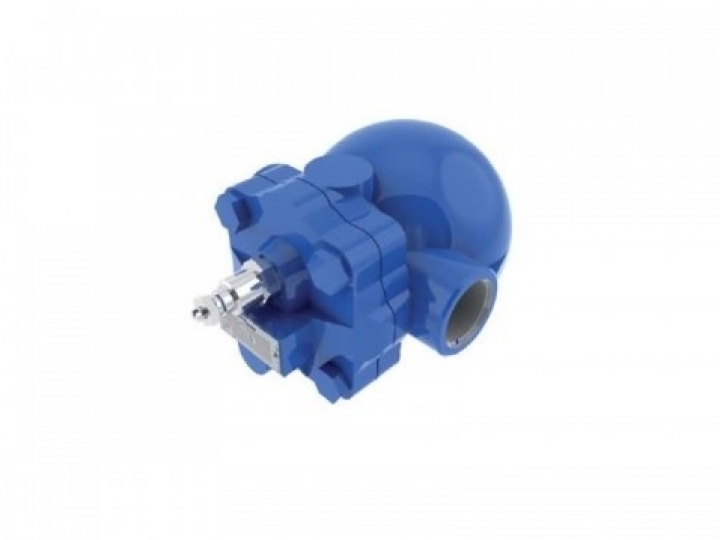

Flutuante e termostático

- Excelente na inicialização a frio

- Menos sensível às variações de instalação

- Menor pressão de trabalho



Balde

- Fácil de diagnosticar

- Adequado para vapor superaquecido



Fatores que afetam a vida útil da armadilha

A vida dos purgadores varia muito. Purgadores idênticos podem ter uma vida longa em uma instalação e falhar rapidamente em outro lugar. Isso geralmente é verdade!

A seleção dos purgadores excessivamente grandes é um problema comum. Os fabricantes apontam a capacidade máxima de fluxo de um purgador, mas raramente discutem o fluxo mínimo permitido. Isso é crítico para os purgadores de caçamba, que podem se abrir se forem muito levemente carregadas. Os purgadores de caçamba não devem operar abaixo de 15% da capacidade na pressão de operação esperada. Os purgadores de descarga contínua, F/T e termostáticos, também apresentam problemas com cargas leves. Esses purgadores abrem suas válvulas proporcionalmente à carga. Sob carga leve, suas válvulas são apenas ligeiramente abertas. Isso pode danificar a válvula e as passagens de fluxo a jusante.

Uma regra prática da indústria de válvulas de controle nunca opera uma válvula com menos de 10% de abertura. Esta é uma boa ideia ao dimensionar os purgadores de descarga contínua também. Dimensione esses purgadores para que a vazão de condensado normal não seja menor que 10% da capacidade na pressão de operação esperada.

O ambiente operacional geral pode afetar a vida útil do purgador. Espere uma vida mais curta ao operar em alta pressão. A presença de gases não condensáveis ​​é difícil em ambos purgadores e tubulações.



Diagnosticando falha

Diagnosticar a saúde de uma armadilha de vapor é difícil; até técnicos experientes têm problemas. As formas mais comuns são medição de temperatura, medição de som ultrassônico e observação da descarga real. Nenhum é infalível porque cada medição deve ser interpretada.

As armadilhas estão com defeito se não conseguem passar a condensação ou permitir que o vapor vivo passe. Pode ser difícil dizer a diferença entre o fluxo adequado de vapor instantâneo e o fluxo inadequado de vapor vivo. Isto é verdade com todos os métodos de teste acima, incluindo observação direta.

Armadilhas que descarregam intermitentemente (balde e disco) são bastante fáceis de diagnosticar. Se a válvula da armadilha se abre, então fecha sem vazar, a armadilha está funcionando corretamente. Isso é prontamente determinado com o som ultrassônico ou com o método de observação direta.
