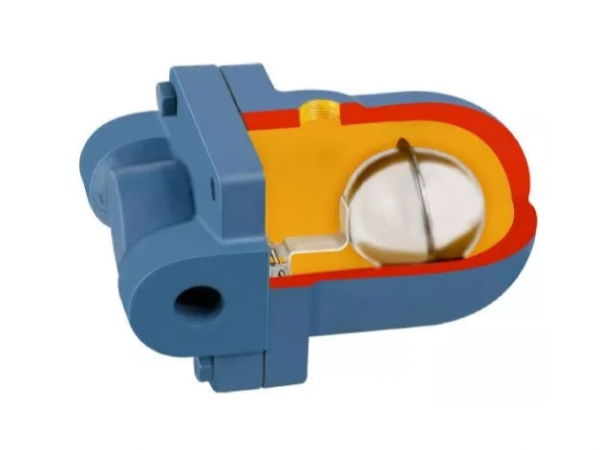

Purgador de boia
Purgador de boia funciona devido a diferença de densidade entre o vapor e condensado. O funcionamento da boia é bem simples, quando o condensado alcança o purgador fara que a boia suba, levantando a válvula de seu assento e assim liberando o condensado.
A válvula ira permanecer inundada e com isso a agua e/ou o vapor não ira passar através dela. Quando ocorre uma queda significativa no acumulo de ar e gases condensados uma saída de ar termostática no topo da armadilha os libera. A ventilação termostática abre uma temperatura alguns graus abaixo da saturação. Devido a isso ela é capaz de lidar com um grande volume de ar.
VANTAGENS.
- A armadilha libera constantemente a condensação à temperatura do vapor. Devido a isso se torna a primeira escolha para aplicações onde a taxa de transferência de calor é alta para a área de superfície de aquecimento disponível.
- Ele consegue lidar com cargas condensadas pesadas ou leves e não são afetado por flutuações amplas e repentinas de pressão ou vazão.
- Enquanto houver uma ventilação automática instalada, a armadilha é capaz de descarregar o ar livremente.
- Tem uma grande capacidade para o seu tamanho.
Utilizações
- Trocadores de Calor Regulados por Vapor
- Sistemas com um elevado caudal de condensação
- Manifolds de vapor
- Secadores a vapor, secadores a gás, separadores de ciclones
- Sistemas com pressões operacionais muito pequenas, pressão diferencial muito baixa e condições operacionais extremamente variáveis
- Sistemas de vácuo
- Linhas de gás e ar comprimido
- Cilindros de secagem
MANUTENÇÃO
O purgador quebra fechado, não eliminando o condensado ou reduzindo parcialmente o fluxo. Faça uma verificação e veja se
- Está corretamente dimensionado e corretamente aplicado.
- O purgador está corretamente instalado quando ao sentido de fluxo.
- Há obstrução nos canais de passagem de fluido.
- A bóia (M) está amassada ou cheia de água, caso estiver, substitua.
- Posição de junta (C), casar as furações da junta com as da base (A).
- O elemento (N) está dilatado. (quando houver).
- A válvula (P) está fechada. (quando houver).
- A contrapressão excede a máxima do purgador.
- A linha está obstruída.
O purgador quebra aberto, causando vazamento de vapor vivo. Verifique se:
- Está corretamente dimensionado e corretamente aplicado.
- O purgador está corretamente instalado quanto ao sentido de fluxo.
- A válvula (P) está regulada e se não há desgaste na agulha (P) e na sede (F) (quando houver).
- O eliminador de ar (N) está dilatando, verificar também se há desgaste na sede ou sujeira (quando houver).
- A esfera da bóia (M), está assentando corretamente na sede (H).
- A esfera da bóia (M) e a face da vedação da sede (H) apresentam desgaste ou sujeira alojada.
- A tampa (B) apresenta erosão nas roscas das sedes (H e F).
