Válvula de Segurança - Quais são os tipos?

Você está aqui:

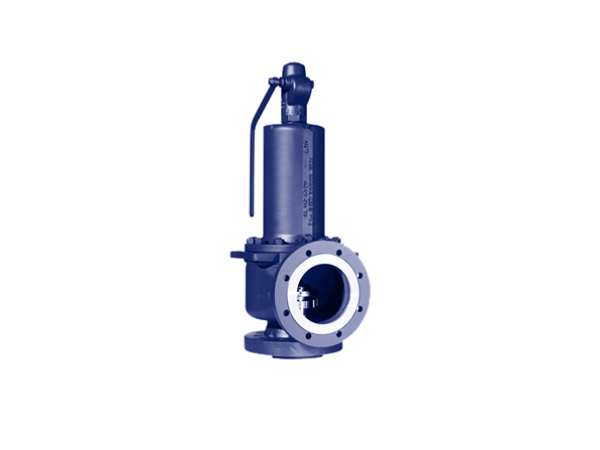

A válvula de segurança é uma válvula que atua como uma proteção dos equipamentos contra explosão ou danos e é instalada principalmente em vasos de pressão, como fábricas de produtos químicos, caldeiras de energia elétrica e tanques de armazenamento de gás.
Válvula de segurança é um tipo de válvula que atua automaticamente quando a pressão do lado de entrada da válvula aumenta para uma pressão predeterminada, para abrir o disco da válvula e descarregar o fluido (vapor ou gás); e quando a pressão diminuir para o valor prescrito, feche o disco da válvula novamente. A válvula de segurança é o chamado dispositivo de segurança final que controla a pressão e descarrega certa quantidade de fluido por si só, sem qualquer suporte de energia elétrica.
A válvula de segurança suporta não apenas a segurança do setor de energia, mas também a segurança de nossa vida.

Funcionamento da Válvula de Segurança

  • O "bico" dentro da válvula de segurança começa a receber uma pressão mais alta do lado de entrada da válvula.
  • Quando a pressão se torna superior à pressão definida, o "Disco" começa a levantar e descarregar o fluido.
  • Quando a pressão diminui até a pressão predeterminada, a força da mola fecha o "Disco".

Possiveis razões para excesso de pressão.

Existem várias razões pelas quais pode ocorrer o aumento de pressão em um sistema.

  • Exposição a fogo externo (Caso de Incêndio)
  • Expansão térmica
  • Reação química
  • Ruptura do tubo do trocador de calor
  • Falha no sistema de refrigeração

Os tipos de vãlvula de segurança.

Válvula de segurança de baixa elevação -A posição real do disco determina a área de descarga da válvula.

Válvula de segurança de elevação total -A área de descarga não se determina pela posição do disco.

Válvula de segurança de furo cheio-~E uma  válvula de segurança aonde não possui saliências no furo e em que a válvula se eleva a uma extensão suficiente para a área mínima em qualquer seção, poendo ser  na desse  ou abaixo, para se tornar o orifício de controle.

Válvula de alívio de segurança convencional -O alojamento da mola é ventilado para o lado da descarga,com isso , as características operacionais são diretamente afetadas pelas alterações na contrapressão na válvula.

Válvula de alívio de segurança balanceada -Uma válvula balanceada incorpora um meio de minimizar o efeito da contrapressão nas características operacionais da válvula.

Válvula de alívio de pressão operada por piloto -O principal dispositivo de alívio é combinado , e é controlado por um dispositivo de alívio de pressão.

Válvula de alívio de segurança acionada por energia -Uma válvula de alívio de pressão aonde o principal dispositivo de alívio de pressão é combinado e controlado por um dispositivo que requer uma fonte externa de energia para o funcionamento.
